Instalasi Sistem Refrigerasi 2 (MK.
Mata kuliah ini adalah lanjutan (advanced) dari mata kuliah sebelumnya Instalasi sistem refrigerasi I.
Mata Kuliah Instalasi sistem refrigerasi II ini ditempatkan di tingkat 2 (dua), yaitu kelas 2A (D-3), 2B (D-3) dan 2C (D-4).
Tahapan Pelaksanaan pembelajaran Praktikum (P) mata kuliah ini adalah sebanyak 16 kali pertemuan, sebanyak 3 SKS full praktikum dari jam ke- 1 s/d 10 JP serta dilakukan di laboratorium (Lab. Teknik Refrigerasi dan Tata Udara).
Rundown Kegiatan :
- Pengantar Kuliah (penjelasan, aturan main mata kuliah ini)
- Pembagian kelompok, ada sembilan kelompok menyesuaikan dengan trainer yang ada. dengan distribusi kelompok ada yang 3 (tiga) dan 4 (empat) orang dalam setiap kelompok.
- Pembagian peralatan dalam tool box
- Inventarisasi peralatan dalam tool box (dilakukan oleh masing-masing kelompok)

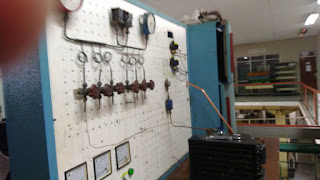

- Pembongkaran trainer masing-masing kelompok
- Desain panjang pipa (pipe length) yang dibutuhkan, sbb ;
- Pipa : - ukuran diameter 1/2 '' (inch) estimasi panjang = 2 meter
- Pipa : - ukuran diameter 1/4 '' (inch) estimasi panjang = 2 meter
- Pipa : - ukuran diameter 3/8 '' (inch) estimasi panjang = 1,5 meter
*notes : pipa tembaga per roll (estimasi 15 meter)

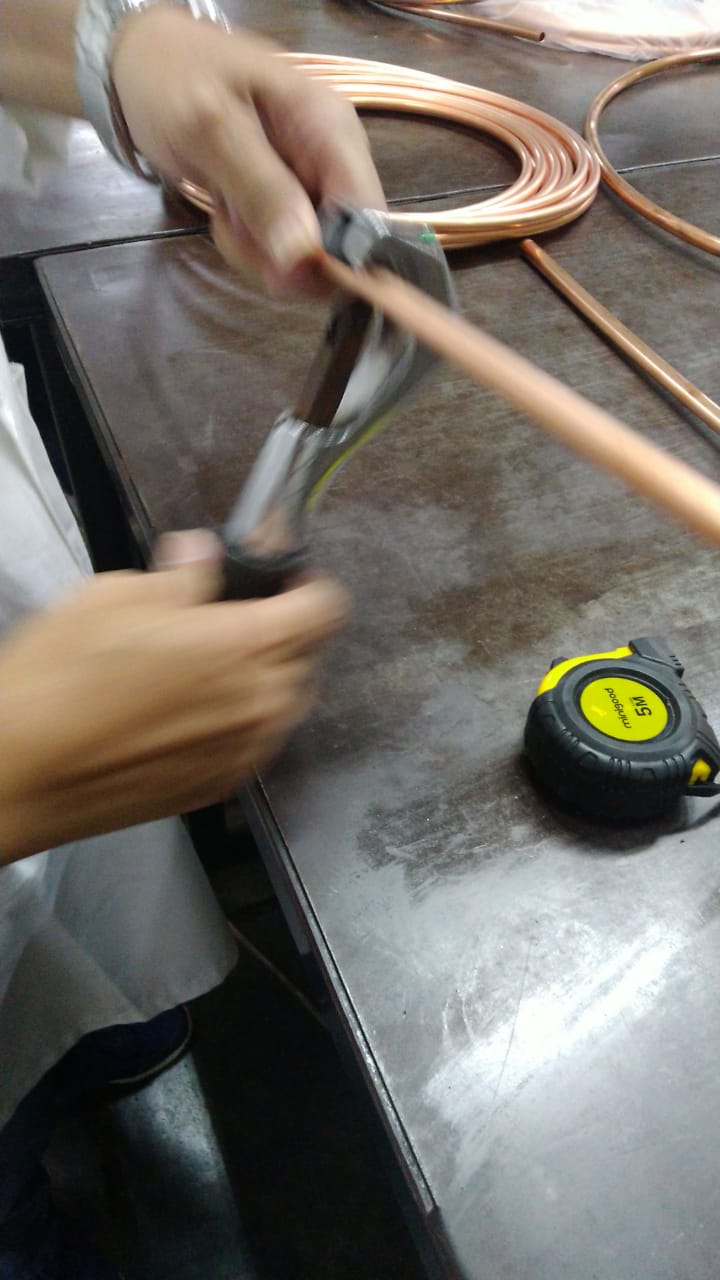

Gambar 1. Proses pemotongan pipa (1)Gambar 2. Proses pemotongan pipa (2)
Gambar 3. Proses pemotongan pipa (3)
Gambar 4. Proses pemotongan pipa (4)
Gambar 5. Proses pemotongan pipa (5)
7. Pembagian Solenoid valve dan T copper pipe
Gambar 6. Solenoid Valve
9. Cek Performansi, Ambil data dan membuat laporan
Modul Perkuliahan Instalasi Sistem Refrigerasi dapat di unduh di sini
Gambar sistem perpipaan (piping system) dapat di unduh di sini
Gambar wiring sistem kelistrikan (electrical wiring) dapat di unduh di sini
